ORMUS Herstellungsmethoden


Magnetische Fallen

Modifizierte und gekürzte Übersetzung dieser Quelle:
http://www.subtleenergies.com/ormus/tw/magtrap.htm




Selbstbau einer Magnet-Vortex Falle

Die meisten Ormusforscher aus den USA haben ein eigenes Haus mit Garten. Daher sind fast alle Fallenkonstruktionen für den Freilandgebrauch vorgesehen, d.h. Bauform, Größe, Wasserleckagen usw. spielen keine Rolle.

Dies ist die einzige Fallenkonstruktion für den Hausgebrauch, die ich im Web finden konnte. Sie wird im Original bezeichnenderweise "Winter Sink Trap" (etwa: "Falle für den winterlichen Gebrauch in der Spüle") genannt.

Materialliste
  • # Material Größe/Länge Menge Nutzung
  • 1. 4" Durchm. 6,5" 1 Hülle
  • 2. ½ " Durchm. 6" 3 Beine
  • 3. ½ " Durchm. 5,5" 1 Sammler
  • 4. ½ " Durchm. 1,5" 2 Output
  • 5. ½ " Durchm. 1" 1 Input
  • 6. 4" Endstücke 2 Deckel & Basis
  • 7. ½ " PP Schnur 76 cm 1 Sammler
  • 8. ¼" durchsichtiger 61 cm 1 Abwasser PVC Schlauch
  • 9. ¼" durchsichtiger 61 cm 1 Output PVC Schlauch
  • 10. ½ " Buchsen 3 Beine
  • 11. ½ " Deckel 3 Beine
  • 12. ½ " Rohr-Gewindestutzen 2 In- & Output
  • 13. ½ " Schlauch-Gewindestutzen 1 Input
  • 14. 1 ½ " Kupplung 1 Abwasser
  • 15. 1 ½ " auf ½ " Reduzierstück 1 Abwasser
  • 16. 90 ° Winkel ½ " auf 1 Output ½ " Gewinde
  • 17. 45 ° Winkel ½ " 3 Beinbefestigung
  • 18. 10-24 Senkkopf-Maschinen- 3 Beinbefestigung schrauben & Muttern 1" Länge
  • 19. ¾" Schlauchklemme 1 Abwasser Justage
  • 20. ½ " Gewindekupplung 1 Output
  • 21. 2-Komponenten-Kleber 1 Beinmontage
  • 22. PVC Kleber 1 Teile Verkleben
  • 23. Dickes Doppelklebeband 1 Magnetmontage
  • 24. High-Energy Magnete 30 Ormuskonzentration Radio-Shack Katalog # RS 640-1877 3/8" Dicke, 7/8" Durchmesser
  • 25. 1 Rolle Duct-Tape 1 Magnetmontage


Werkzeugliste (Minimalausstattung)
  • 1) Feine Metallsäge
  • 2) Mittelfeines Schmirgelpapier mit Schmirgelblock
  • 3) Handbohrmaschine
  • 4) 13/16" und ¼" Metallbohrer
  • 5) Werkzeug zum Schraubenkopf-Versenken oder 3/8" Metallbohrer
  • 6) Kleiner bis mittelgroßer Schraubenzieher (#2)
  • 7) Zirkel
  • 8) Engländer oder Rohrzange
  • 9) Schraubstock und Werkbank wären nützlich, es geht aber auch ohne Bauanleitung


Schritt 1:

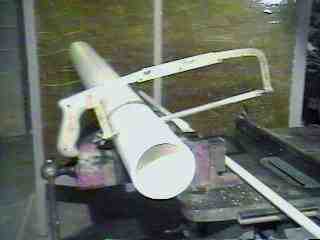

Säge die Rohrstücke auf Länge. Wenn vorhanden, verwende einen Schraubstock. Entgrate die Enden mit Sandpapier.
Abb. MF01

Die folgenden Längen werden benötigt:
4" Durchmesser, 1 x 6,5" Länge, Hauptrohr
0,5" Durchmesser, 3 x 6" Länge, Beine
1 x 5,5" Länge, Innensammler
2 x 1,5" Länge, Abwasserauslass
1 x 1" Schlaucheinlass


Schritt 2:

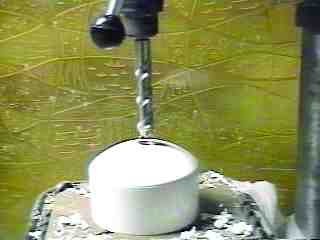

Den oberen und unteren Deckel ausbohren.
Ein ½" Rohr sollte knapp hindurchpassen.
Das Loch sollte mit einem 13/16" Drehbeitel oder einem 13/16" Bohrer gemacht werden. Ein Bohrtisch wäre von Vorteil, weil nur gerade Löcher spätere Leckagen verhindern.
Abb. MF02



Schritt 3:

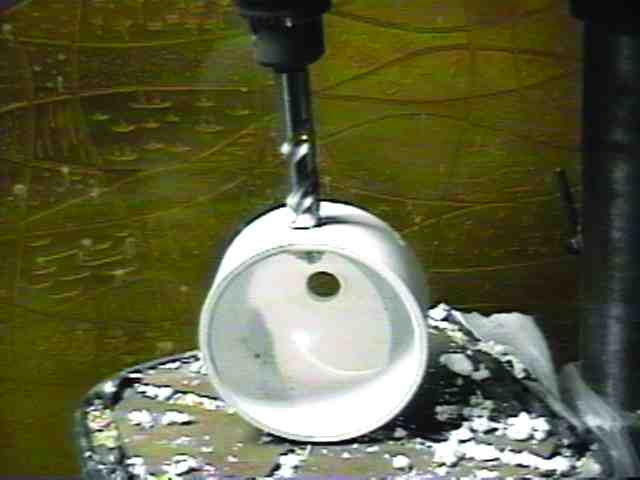

Bohre den Wassereinlass ½" vom Rand der oberen Kappe.
Abb. MF03


Es hat dieselbe Größe wie das Loch oben auf der Kappe, 13/16" und ist am besten mit dem Drehbeitel zu erzeugen.

Schritt 4:
Gehe zu Schritt 7, falls du die Beine ankleben und nicht anschrauben willst.

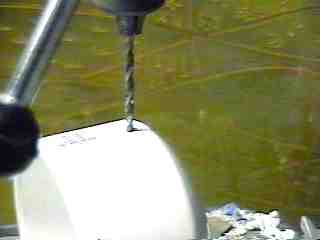

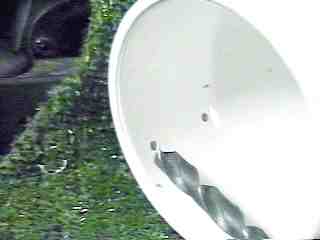

Bohre die Beinhalterungslöcher in die untere Kappe.
Abb. MF04


Je ¼ " Durchmesser, 3 Sets á 2 Löcher. Wie im Bild zu sehen.

Schritt 5:
Benutze einen 3/8" Bohrer oder ein Spezialwerkzeug, um die Schraubenköpfe zu versenken.
Abb. MF05



Schritt 6:
Füge die 10-24 Messingschrauben in die Löcher und stelle sicher, dass die Schraubenköpfe nicht über die Oberfläche hinausragen, sonst passt der Hauptteil nicht auf die Kappe.

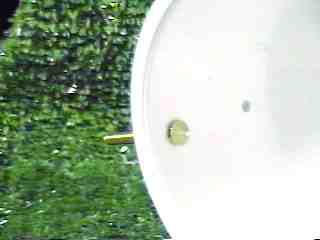

Abb. MF06

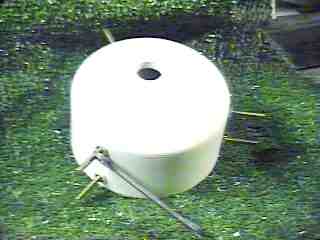

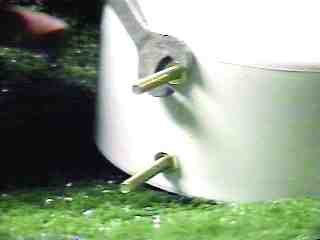

Befestige alle 6 Schrauben mit Kontermuttern in der gleichen Weise, wie auf dem Bild zu sehen.
Abb. MF07, MF08.





Schritt 7:
Alternativ zum Festschrauben kann man die Beine auch mit 2-Komponenten-Kleber befestigen.

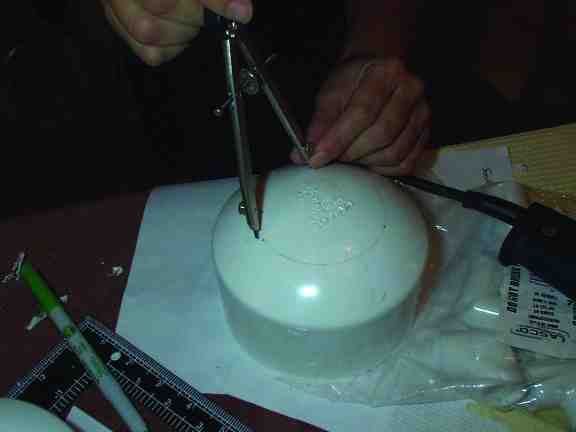

Finde den Mittelpunkt der unteren Kappe und zeichne mithilfe eines Zirkels einen Kreis mit 1¾" Radius.
Abb. MF09

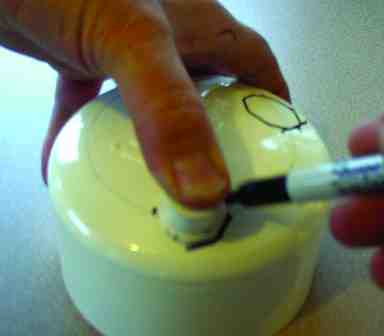

Unterteile den Kreis in 3 gleich große Segmente. Setze ein ½" Rohrabschluss-Stück auf einen der 3 Punkte und zeichne mit Filzstift den Umriss auf die Abschlusskappe.
Abb. MF10

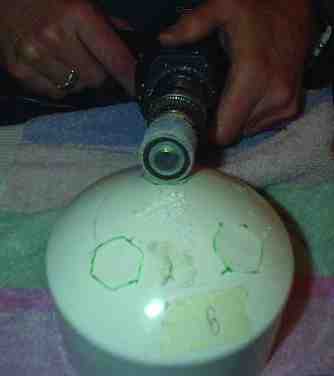

Schmirgle den Bereich innerhalb des Umrisses flach.
Abb. MF11

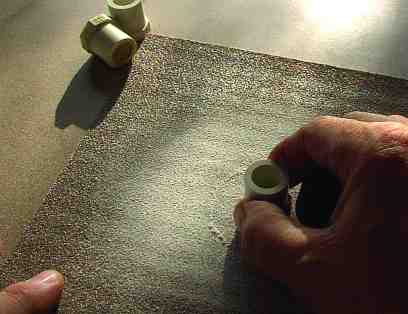

Raue das Abschluss-Stück mit Sandpapier auf.
Abb. MF12.


Klebe es mit 2-K-Kleber fest.
Abb. MF13


Lass die Klebestelle über Nacht aushärten.

Schritt 8:

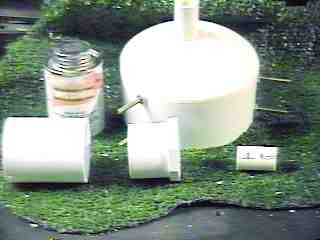

Klebe das Auslassrohr in die dafür vorgesehene Öffnung. Stelle sicher, dass es genau und ohne Spiel passt.
Abb. MF15



Schritt 9:
Klebe das 1,5" lange Rohrstück mit 0,5" Durchmesser in den Adapter.
Verklebe den Adapter nicht mit der Kupplung, damit du später die Länge an die Abflusstiefe der Spüle anpassen kannst.

Schritt 10:
Verbinde den Abwasserverteiler mit dem Abflussteil der unteren Kappe mithilfe eines kurzen Schlauchstücks.
Abb. MF16


Im Bild sieht man einen 0,5" Gartenschlauch, besser geeignet ist jedoch ¾" durchsichtiger PVC Schlauch. Eine Schlauchklemme in der Mitte erlaubt, den Durchfluss zu regulieren ohne den Vortex zu beeinträchtigen.

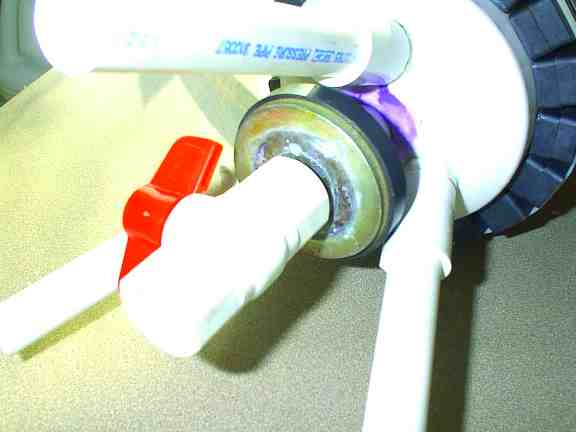

Die aufwendigere aber besser zu kalibrierende Lösung wär, an dieser Stelle ein Kugelventil zu benutzen.
Abb. MF17



Schritt 11:

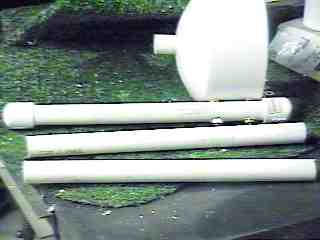

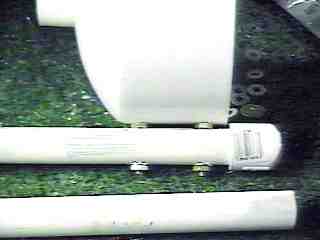

Befestige die Beine (wenn sie geschraubt werden) und dann das Abwasser-Regulierstück. Bei geklebten Beinen kann man Rohrverbinder aufstecken, um mit zusätzlichen Rohrstücken die Beinlänge zu variieren.
Abb. MF18, MF19

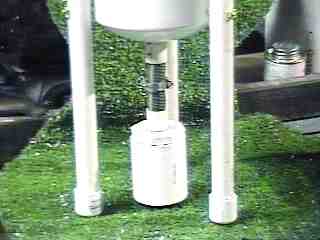

Abb. MF20 zeigt die fertige Montage mit dem Abwasserstück in der Mitte.


Schritt 12a:
Das Oberteil kann in zwei Varianten gebaut werden. In der ersten kann der Teil, der das Ormuswasser extrahiert, nicht gewartet oder gewechselt werden. In der zweiten Variante kann es gesäubert oder anderweitig angepasst werden. Diese Anweisungen sind für die erste Variante.

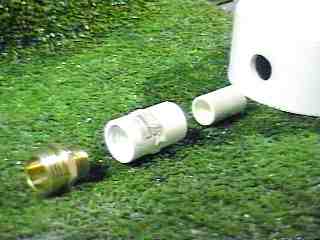

Baue die Innenteile zusammen.

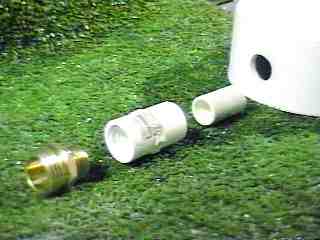

Abb. MF21


Der Messing-Schlauchadapter, die Gewindekupplung und das 1" Stück sowie das ½" Rohr.
Verklebe das Rohr mit der Kupplung. Fädele den Schlauchadapter in das Kupplungsstück. Benutze Teflonband zum Abdichten. Dann klebe diese Zusammenstellung in das Loch am Unterteil der oberen Kappe. Verwende ein Messer oder Sandpapier, um Überstand abzuschleifen. Es darf innen nicht überstehen.

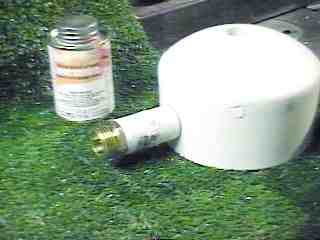

So sieht es installiert aus.
Abb. MF22


Wenn später der Schlauch befestigt wird, stelle sicher, dass du die Klebenaht zur Kappe nicht belastest.

Schritt 13a:

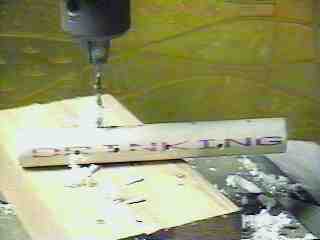

Baue das M-State-Sammelrohr. Beginnend 1" unter einem Ende, bohre 1/4" Löcher mit 90° Versatz alle 0,5", bis du zum Ende des Rohres gelangst.
Entgrate mit Sandpapier.
Abb. MF23


Schritt 14a:

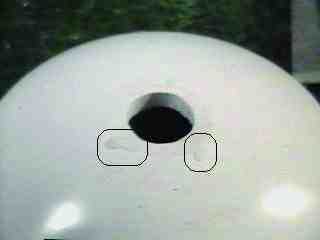

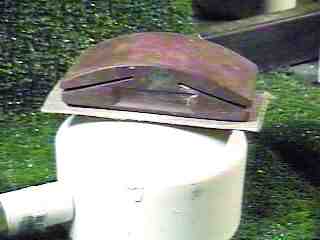

Bereite die Befestigung des M-State-Sammelrohrs vor. Zuerst entgrate das Aufnahmeloch sorgfältig. Dadurch wird später das Aufnahmestück sauber aufgeklebt werden können.
Abb. MF24, MF25






Schritt 15a:

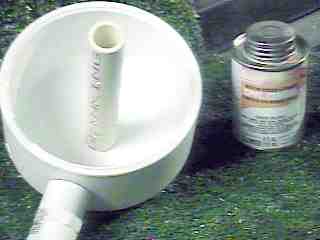

Installiere das M-State-Sammelrohr. Trage Kleber auf das Rohrende ohne Löcher auf. Nun drücke das Rohr in das Aufnahmeloch, bis das unterste Loch im Rohr gerade über dem Kappenrand liegt.
Abb. MF26



Schritt 16a:
Verbinde das M-State-Sammelrohr per Kleber mit dem zuvor zusammengefügten Auslass-Stück. Klebe das Ende des Winkels auch auf die Kappe, um mehr Stabilität und Dichtigkeit zu erreichen.

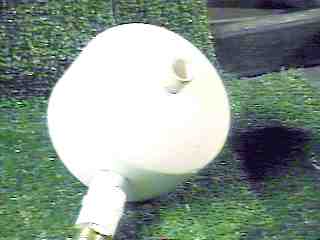

So sieht es aus.
Abb. MF27

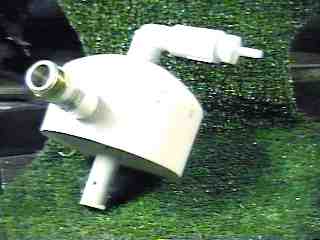

Der Auslaufstutzen ist mit dem Winkel über ein Gewinde verbunden. Dabei sollte Teflonband als Dichtmaterial verwendet werden.
Abb. MF28



Schritt 12b :
In dieser Variante kann das Ormus-Sammler Bauteil gewartet und gewechselt werden. Dies ist die Liste der speziell hierfür verwendeten Bauteile:
  • 4" PVC Kupplung
  • 4" zu 2" steck-Reduzierstück
  • 2" zu 1" Rohr-Reduzierstück
  • 1" male Rohr auf 1" female Reduzierstück
  • ¾ " zu ½ " steck-Reduzierstück
  • 10" langes Stück eines ½ " PVC Rohrstücks
  • 2" langes Stück eines ½ " PVC Rohrstücks
  • ½" 90 ° Bogenstück Aufsteckstück-zu-Gewinde.

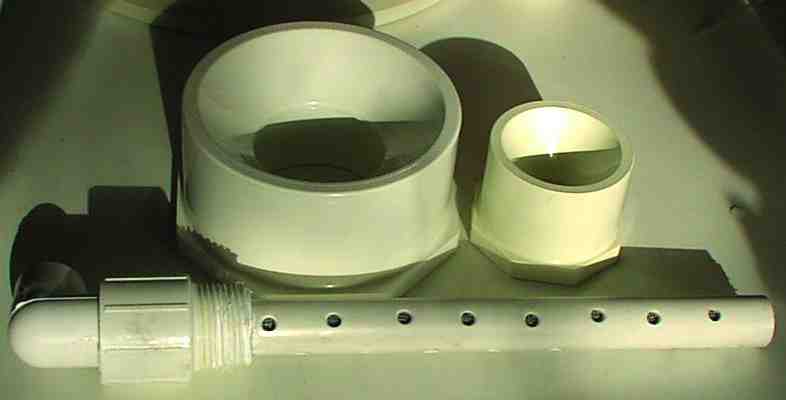

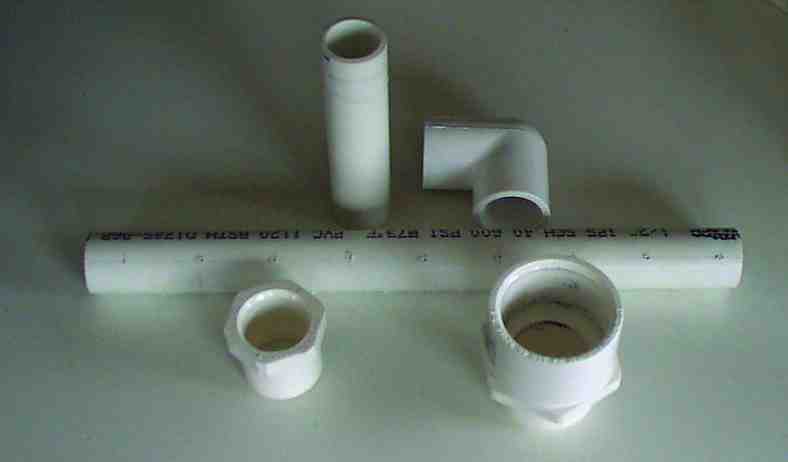

Zusammenbau Abb. MF29


Sammlerteile Abb. MF30


Einlass-Teile zusammenfügen Abb. MF31.



Schritt 13b:

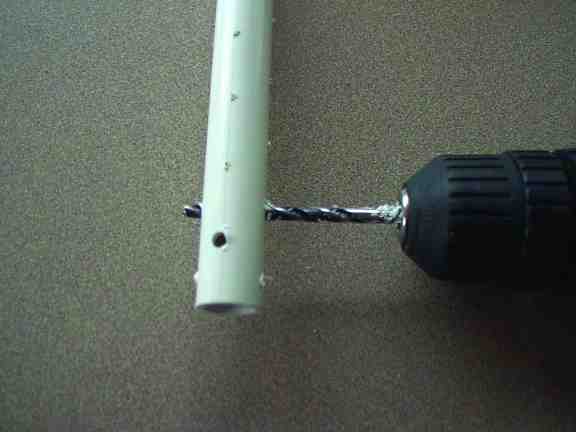

Diese Variante hat ein 10" M-State-Sammelrohr. Die Bohrungen sind 3/16" im Durchmesser alle 0,5" um je 90 ° versetzt bis auf den letzten Zoll, der frei bleibt. Entgrate die Bohrlöcher mit Sandpapier.
Abb. MF32



Schritt 14b:

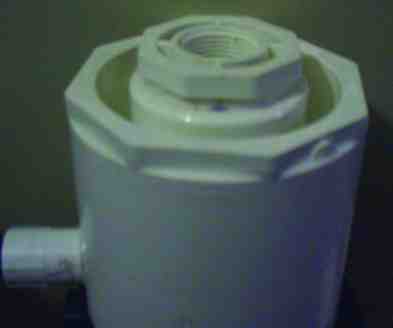

Reduzierstücke zusammenstecken und mit der 4" Kupplung verkleben, Zusammenbau
Abb. MF33



Schritt 15b:
Das M-State-Sammelrohr/Auslass Teile zusammenfügen.
Abb. MF34


Hierfür wird ein Spezialwerkzeug benötigt, das "Fitting Saver" heißt . Es wird normalerweise zum Ausbohren gebrauchter Rohrkupplungen verwendet.

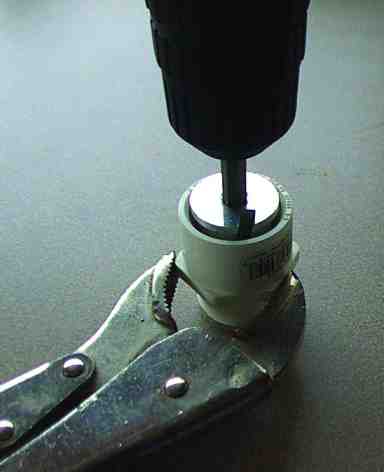

Benutze einen ¾" und danach einen ½" Fitting Saver, um das 1" Rohr und das 3/4" Adapterstück auszubohren wie auf den Abbildungen zu sehen.
Abb. MF35.


Bohre das 1" Rohr zu einer 1" Kupplung aus.
Klebe das 2" Rohrstück in das 3/4" auf ½ " Reduzierstück.
Abb. MF36.


Klebe diese Zusammenstellung in das zuvor ausgebohrte 1" Rohr/Adapterteil.

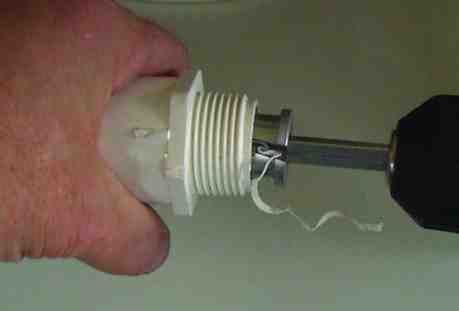

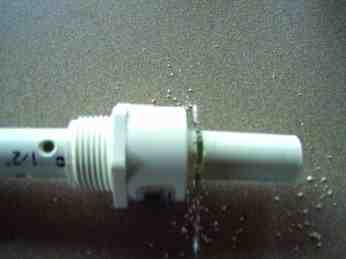

Nachdem der Kleber angezogen hat, bohre das unbenutzte Ende des Reduzierstücks auf 3/8" Tiefe aus. Halte dabei den Bohrer waagerechter als in der Abbildung!
Abb. MF38


Verklebe und installiere das zuvor gebohrte Ormus-Sammelrohr.
Abb. MF40.

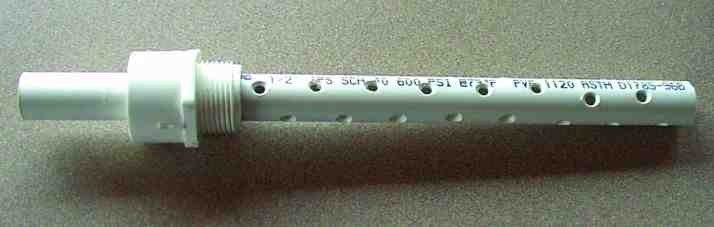

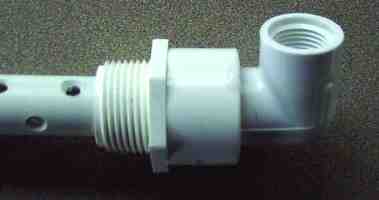

Das fertige Bauteil:
Abb. MF34



Schritt 16b:
Kürze das 2" Rohr auf 1/4", die aus der Ormus-Sammler Konstruktion herausragen dürfen.
Klebe den 90° Gewindewinkel an das abgesägte Ende.
Abb. MF40


Der Auslass-Stutzen wird in das Gewinde geschraubt. Benutze Teflonband zum Abdichten.

Schritt 17:

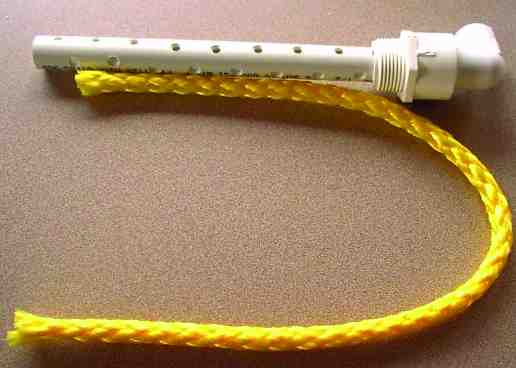

Installiere das Öl aufnehmende Polypropylen-Band. Fiberglas-Band würde auch funktionieren, es ist aber nicht sicher, weil kleine Fiberglas-Bruchstücke in das Wasser geraten.
Abb. MF42

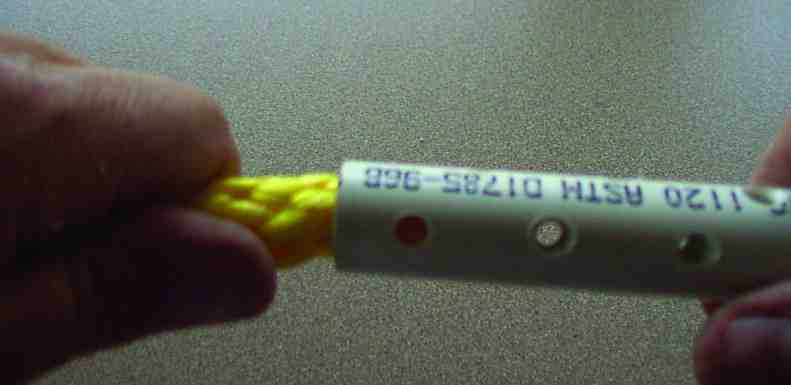

Schiebe das PP-Band in ganzer Länge in das Sammler-Rohr.
Abb. MF43

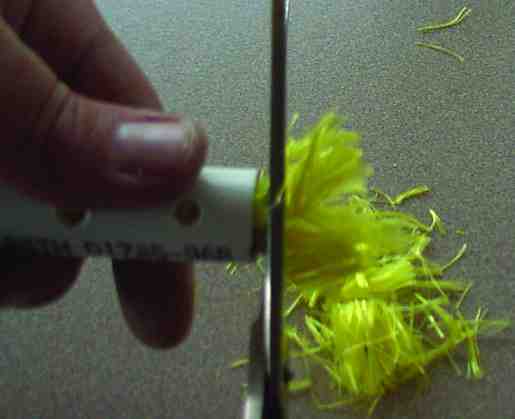

Du musst es dabei drehen und winden, denn es ist eine knappe Geschichte. Schneide überstehendes Band ab.
Abb. MF44



Schritt 18:

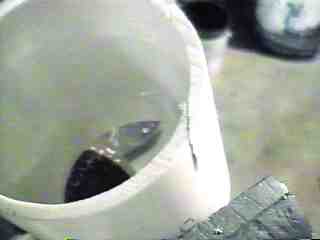

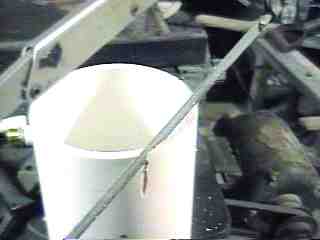

Der Mittelteil wird fertig gestellt, indem du den Wasser-Einlass-Schlitz als einen tangentialen Schnitt in den oberen Rand herstellst.
Abb. MF45


Nimmt das Blatt einer Bügelsäge. Der Schlitz sollte ca. 3 Blattbreiten weit und ca. 1" tief sein. Ein zu tiefer Schnitt würde ein Leck erzeugen, weil der obere Deckel es dann nicht mehr abdeckt. So sieht es aus:
Abb. MF46


Dies wird das Wasser in einen schnellen Wirbel innen am Außenrand des Mittelteils herum schießen lassen. Das führt zur Ausbildung eines niedrig-Geschwindigkeits Vortex um das Sammelrohr in der Mitte.

Schritt 19:
Zusammenbau der 3 Hauptbaugruppen

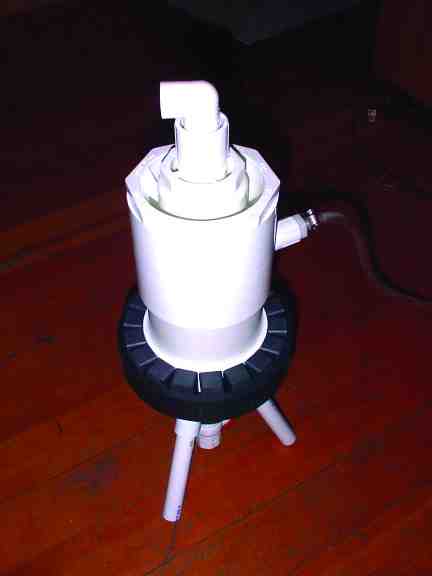

Abb. MF47

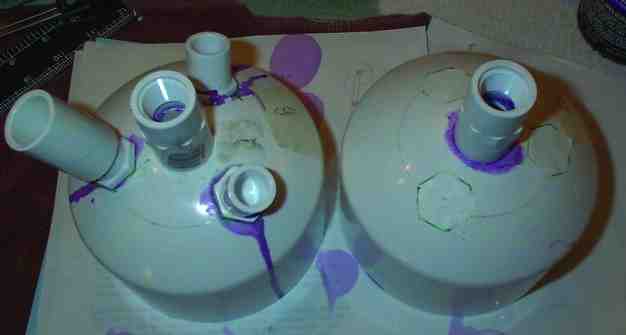

Deckel, Mittelteil und die untere Baugruppe werden mittels Silikon-Dichtmasse verbunden. Diese wird dünn und gleichmäßig innen auf Deckel und Unterteil aufgetragen. Dann drücke das Mittelteil in das Unterteil, danach den Deckel auf den Mittelteil. Puste in den Wassereinlass um sicherzustellen, dass er korrekt über dem Schlitz sitzt. Lass den Kleber über Nacht antrocknen.
Die Verwendung von Silikon-Dichtmasse erlaubt die spätere Demontage falls nötig.

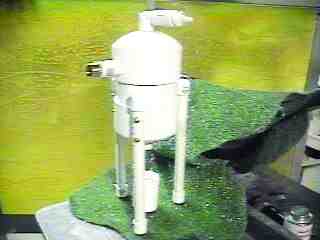

Die alternative Beinkonstruktion sieht am Ende ungefähr so aus:

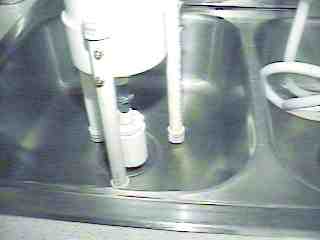

Abb. MF48



Schritt 20:

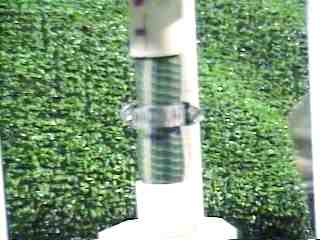

Prüfe die Anlage auf Lecks, bevor du die Magnete installierst.
Abb. MF49


Befestige die Schlauchklemme vorläufig nur leicht. Zu starkes Festziehen ist unnötig und kann zu Beschädigung der Bauteile führen.
Abb. MF50

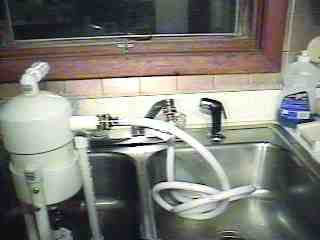

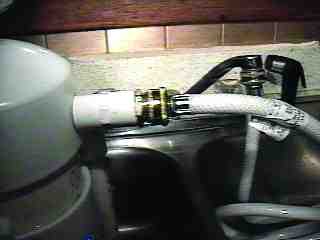

Stecke den durchsichtigen PVC Schlauch auf den Auslass-Stutzen und führe ihn in den Abfluss. Drehe den Kaltwasserzulauf langsam auf. Schließe das Ventil am Abwasserauslass (bzw. die Schlauchklemme, je nach Konstruktion), bis du einen geringfügigen tröpfelnden Wasserfluss aus dem oberen PVC Schlauch wahrnehmen kannst. Keines der Übergänge und Verbindungsteile sollte jetzt lecken.
Abb. MF51



Schritt 21:
Magnetinstallation
Abb. MF52


Diese Falle hat 30 Magnete. Sie werden zunächst mithilfe von Teppichklebeband in Position gehalten und dann mit Kabelklemmen fixiert. Dicke Einmachglas-Gummibänder eignen sich auch zur temporären Fixierung. Die Südpole zeigen nach Innen.
Unten am Abwasserauslass ist ein Lautsprechermagnet angebracht. Der kann aber auch durch mehrere kleine Hochenergie-Keramikmagnete ersetzt werden. Dem geübten Bastler fallen bestimmt noch andere Methoden ein, um die Magneten in der Position zu halten.
Bei dieser Konstruktion wurden 3 Magneten übereinander gestapelt. Meine Erfahrung zeigt, dass mehr als 4 Magneten im Stapel keine Wirkungssteigerung zeigen.
Man kann jetzt noch eine zweite baugleiche Falle herstellen und den Output der ersten als Input für die zweite nutzen. Damit erhöht sich die Konzentration des Ormusmaterials.

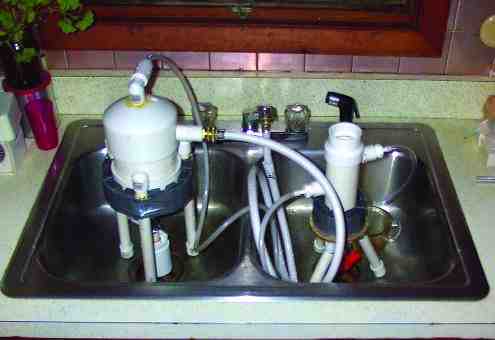

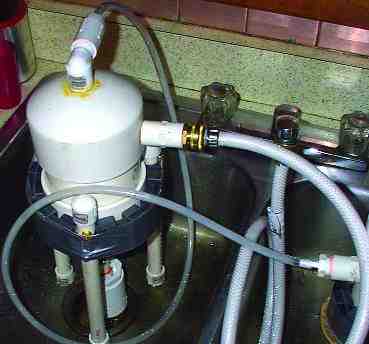

Die fertige Anlage sieht so aus:
Abb. MF53


Die Anlage ist zügig auf- und wieder abgebaut. Wir stellen 20 Liter Ormus her, den wir in einem Glasbehälter mit Alu-Abschirmung aufbewahren. Auf diese Art brauchen wir uns die Mühe nur einmal im Monat zu machen.
Wer eine Badewanne hat, sollte sie benutzen. Der Duschschlauch kann leicht als Zulauf für die Falle genutzt werden und im Falle eines größeren Lecks sind keine bösen Folgen zu befürchten. Außerdem kann der Durchsatz einer 2-Stufen-Falle zu viel für den Abfluss eines kleinen Waschbeckens sein. Durchschnittlich produziert man 8 Liter Ormuslösung pro Stunde, je nach Kalibrierung auch mehr.

Durchflussraten
Input aus dem Leitungssystem bei 65 PSI Wasserdruck (ca. 4 ATÜ).
Erste Falle
Durchlaufmenge 600 l/h
Output 40 l/h
Zweite Falle
Durchlaufmenge 40 l/h
Output 8 l/h
Die Flussmenge wird entweder am Wasserzulauf oder am Abwasserventil reguliert.
